Messbereiche von 100 °C bis 2500 °C
Universalpyrometer KTRD 1550
Beschreibung
Leistungsstärke, Präzision und Zuverlässigkeit – darauf können Sie bei MAURER-Pyrometer zählen. Profitieren Sie von einer maximalen Anpassbarkeit durch Auswahl der richtigen Optik, Zubehörteilen und der passenden Schnittstelle. So fügt sich unser Pyrometer perfekt in bestehende Systeme ein.
Die wichtigsten Funktionen und Eigenschaften auf einen Blick:
- Spektralbereich: 5,0 μm
- Kurze Ansprechzeit von 0,5 bis 5 ms
- Emissionsfaktor von 100 – 10 %, direkt am Gerät oder über Schnittstelle einstellbar
- Wahlweise mit Lichtstrahlzieleinrichtung (LED / Laser) oder Visiereinrichtung
- Grünes Ziellicht, das mit dem tatsächlichen Messpunkt in Größe und Position exakt übereinstimmt
- Mit Vario-Optik zur exakten Fokussierung auf die Messstelle
- Mit digitalem und analogem Ausgang nutzbar
- 1 Schaltausgang (open collector)
- Betriebsspannung 24 V DC
- Freie Software (IR-LOG) zur Parametrierung, sowie Messwertaufzeichung und Archivierung
Messbereiche
1. 100 – 1800 °C
2. 300 – 2500 °C
* Sondermessbereiche auf Anfrage
Anwendungsgebiete:
Verarbeitung und Herstellung von Keramik und Glas
Technische Daten:
| Gerätetypen | KTRD 1550-1 oder KTRD 1550-2 | |
| Messfleckmarkierung | Lichtstrahlzieleinrichtung mit LED (grün) oder Laser (KTRD 1550-1), Visiereinrichtung(KTRD 1550-2) | |
| Ansprechzeit | Messbereich 1: 5ms Messbereich 2: 0,5 ms | |
| Spektralbereich | 5,0 μm | |
| Messunsicherheit | 0,5 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s) | |
| Temperaturabhängigkeit | 0,05 % / °C | |
| Reproduzierbarkeit | 0,1 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s) | |
| Emissionsfaktor | 100 – 10 %, am Gerät oder über Schnittstelle einstellbar | |
| Auflösung | < 0,1 % am Analogausgang < 0,1 °C an der Schnittstelle | |
| Betriebs- / Lagertemperatur | 0 – 50 °C, Optik 150 °C / -10 °C – 70 °C | |
| Zulässige Feuchte | 35 – 85 % RF (nicht kondensierend) | |
| Ausgang temperaturlinear | 0 – 20 mA bzw. 4 – 20 mA (Bürde max. 500 Ω) | |
| Teilmessbereich | frei einstellbar innerhalb des Messbereichs | |
| 1 Schaltausgang (open coll.) | 24 V 100 mA | |
| Schnittstelle | RS 232 ± 50 V isoliert oder RS 485 ± 70 V isoliert Optional: PROFIBUS, PROFINET, Ethernet, EtherCAT, USB 2.0 |
|
| Maximalwertspeicher | Max. Speicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut |
|
| Betriebsspannung | 24 V DC ± 10 % | |
| Stromaufnahme | < 100 mA | |
| Geräteanschluss | 12-pol. Steckverbindung | |
| Maße (BxHxT) / Gewicht | 54 x 54 x 147mm / 0,6 kg | |
| Schutzart | IP65 | |
Konfigurationsmöglichkeiten:
- Eingebaute Digitalanzeige auf der Rückseite des Pyrometers
- Umfangreiche Auswahl an Objektiven, passend für die jeweilige Messaufgabe

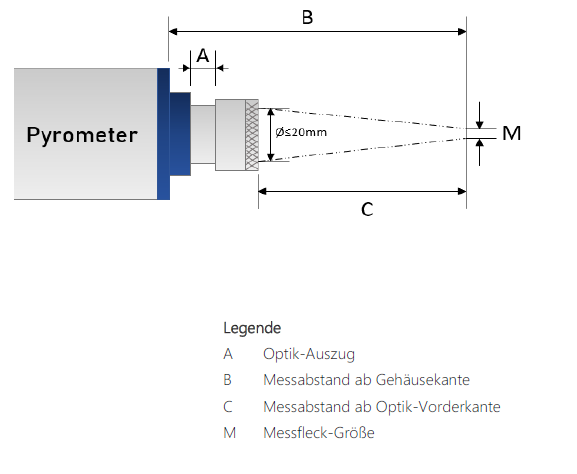

Optiken:
Optik: IR 2050 T
Linse: F 50, Ø 25,4 mm
Messblende: Ø 0,5 mm
| B[mm] | C[mm] | A[mm] | M[mm] |
|---|---|---|---|
| 240 | 206,0 | 13,0 | 2,5 |
| 300 | 270,1 | 8,9 | 3,1 |
| 400 | 373,7 | 5,3 | 3,9 |
| 500 | 474,9 | 4,1 | 5,0 |
| 800 | 777,2 | 1,8 | 8,7 |
| 1000 | 977,5 | 1,5 | 9,8 |
Datenblatt
Zubehör
| mechanisches Zubehör | elektrisches Zubehör | Auswerteelektroniken / Regler |
|---|---|---|
| Blasvorsätze | Div. Anschlusskabel | AED 1012 |
| Montagehalter | (Linien-) Scanner | AED 1012-C PID Regler |
| Kühlgehäuse | Netzteil 100-270 VAC – 24 VDC | AED 1012-PC Programm-Regler |
| Strahlumlenkung 90° | PC-Box (USB-Anschlussset) | |
| Optiken |
